配電柜規范是什么?如何安裝,工藝分享

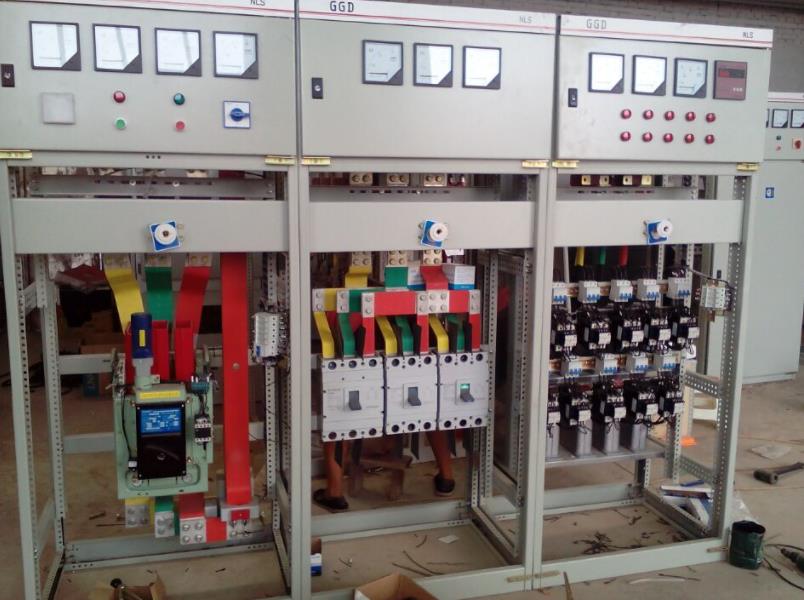

四川配電柜檢測器開箱→設備裝卸→箱基(盤)安裝→母線槽(盤)配母線→柜(盤)二次回路接線→柜(盤)試驗調整→電氣裝置。

1.安裝單位、供貨商或施工單位聯合進行設備開箱檢查，并做好檢驗記錄。根據設備清單、施工圖紙和設備技術資料，檢查設備本體及附件。零部件規格、型號必須符合設計圖紙及附件要求。備件齊全；產品合格證書。技術資料。說明書齊全。柜體(盤體)外觀檢查無損傷變形，漆面完整無損。柜（盤）內部檢查，電氣設備及部件。絕緣瓷件齊全。無損壞。裂紋和其他缺陷。

2.設備運輸，由起重工作業和電工配合。根據設備的重量和距離，可以使用汽車。汽車起重機配合運輸。手推車運輸或卷?yè)P(yáng)機滾桿運輸。運輸前應提前清理道路，確保平整暢通。設備吊點。柜（盤）頂部有吊環的，吊索應穿過吊環，無吊環的吊索應掛在四角的主要承載結構上，吊索不得掛在設備部件上。

3.安裝機柜(盤)，矯直型鋼。先對彎型鋼進行矯直，再按圖紙要求裝配加工基礎型鋼框架，刷防銹漆。預制基礎型鋼框架按圖紙標位放置在預留鐵構件上，用水平儀或水平尺找正。找平過程中，墊片最多不得超過三個。然后，將基礎型鋼架、預埋鐵件和墊片焊接牢固。最終，基礎型鋼的頂面要高出10毫米，手車箱按照產品的技術要求進行。

4.四川配電柜基礎鋼安裝后，將室外地線扁鋼導入室內(配合變壓器的安裝地線)，成都配電柜并在兩端焊牢，使焊接表面比平頭寬兩倍，再刷二遍灰漆。

5.制柜(盤)上母線必須垂直(每米)1.5毫米，相鄰兩盤頂2mm，成列盤的頂部5mm，相鄰兩盤盤之間1mm的距離應為1mm。

6.箱體(盤)二次小線連接，按原理圖逐個檢查箱體(盤)上所有電器元件是否一致，額定電壓與控制運行電源電壓必須一致。控制電纜連接線按圖紙敷設。操控線校線后，將每個線芯熬成圓形，再用鍍鋅螺絲、眼圈及彈簧墊連接到各接線板上。端子板的每一側一般一個端子壓一根線，最多不超過兩根，兩根線之間加眼圈。

7.對箱體(盤)測試，高電壓測試由當?shù)毓╇姴块T授權的測試單位進行。試驗標準符合當?shù)毓╇姴块T相關規定和產品技術資料要求。絕緣搖動測試，用500V搖動表在端子板上測試每個電路的電阻，電阻必須大于0.5mΩ。如果二次小線電路有晶體管、集成電路和電子元件，則不允許使用搖動表和測鈴測試該部件，并使用萬用表測試電路是否連接。接通臨時性控制電源與工作電源；拆下箱內的控制。操作電源電路熔斷器上端相線，連接臨時電源。

8.送電運行驗收，施工單位應準備合格的驗電器、絕緣靴、絕緣手套臨時接地編織銅線、絕緣橡膠墊、泡沫滅火器等。徹底清理所有設備和變配電室?？刂剖业幕覊m。用吸塵器清潔電器和儀表元件。此外，除送電所需的設備和電器外，其他物品不得堆放在室內。檢查母線上是否有工具、金屬材料和設備上留下的其他物品。試運行的組織工作。明確試運行指揮監護人。

成都配電柜注意要點。

1.配電箱安裝前，先對進場的成套設備及設備基礎進行檢查，檢查合格后再裝箱。

2.安裝時，在柜頂和柜體底部各200mm處拉兩條基準；按圖紙中規定的順序準確地調整其中一個盤柜，然后逐個調整其它盤柜；調整至一致，排列整齊。

3.仿真母線對準，并牢固安裝。機柜中的設備與部件是緊密連接的。

4.安裝后，盤面標志齊全、準確、清晰，車輛和抽屜柜推拉靈活。并聯配電箱，間接接縫平整，漆層完整，無損壞，柜門接地牢固可靠。

5.配電柜前后維護。維護操作空間滿足配電柜的維護和使用要求。按要求完全鋪設絕緣地毯。
